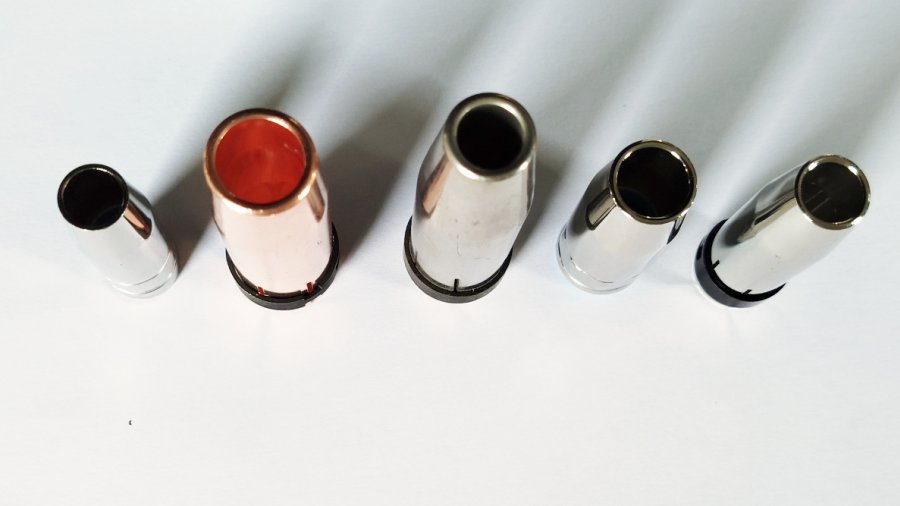

Annyi féle kopóalkatrész-rendszerrel szerelik fel a hegesztőpisztolyokat – melyik a legjobb, és akkor miért nem ugyanolyan az összes?

Minap felmerült a kérdés egy kedves vásárló részéről, hogy két azonos hegesztőráramhoz gyártott hegesztőpisztoly (konkrétan a TG 25 GRIP és TG 24 GRIP) között mi a lényegi különbség? Természetesen az, ami rögtön látszik is rajtuk: a kopóalkatrészeik.

A hazai piacon a legelterjedtebb kopóalkatrész rendszerek a Binzel AB és KD rendszerei. A használatban lévő MIG munkakábelek elsöprő többsége ezzel van felszerelve. Két kiforrott rendszer, amikben közös, hogy mindkét esetben csak rá kell húzni a gázterelőt a tartójára, innen azonban a különbségek következnek.

Az AB rendszer lényege, hogy a gázterelőt rugós közdarabra húzzuk fel. Ennek előnye, hogy kopásra kevésbé hajlamos, viszont sokkal kevesebb hőt tud elvezetni. Mivel a közdarab egyben az áramátadó tartó is, azon keresztül megy a hegesztőáram, a gázterelő belsejében egy szigetelő betét van, hogy az áram ne húzzon át a gázterelő és a munkadarab között. A kisebb hőelvezetés miatt az AB rendszerű MIG hegesztőpisztolyok a barkácsolók, kisiparosok, szerelők körében a legnépszerűbbek. Az általánosan elterjedt 15 AB és 25 AB mellett választékunkban a forgónyakas modellek is megtalálhatók, de ha 230 A áram fölé kell menni, más eszközhöz kell nyúlni.

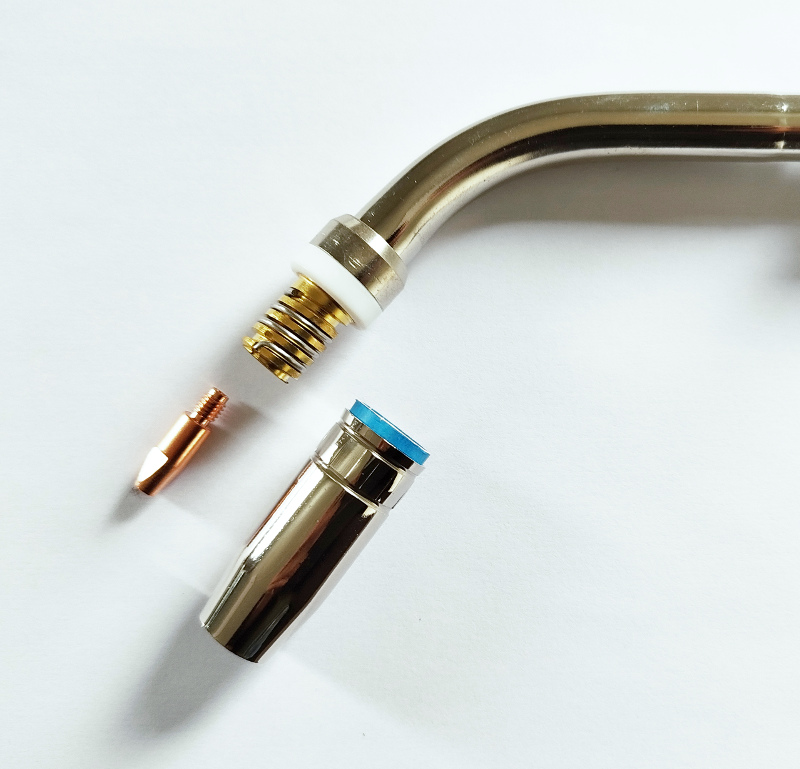

AB kopóalkatrész rendszer: áramátadó, gázterelő, ennyi.

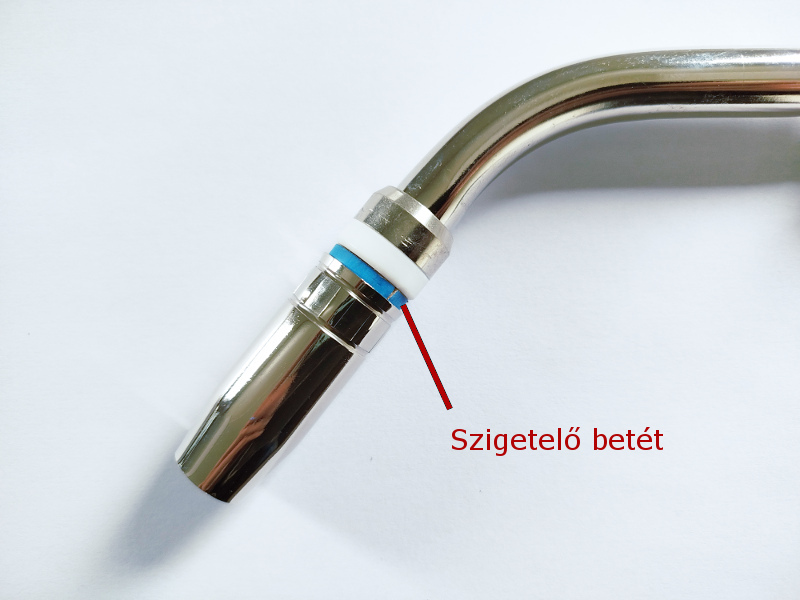

Összeszerelve. A szigetelő betét szigeteli a gázterelőt a közdarabtól.



A KD rendszer esetében a gázterelőt a CO hegesztőpisztoly nyakának külső fém borításával egybeépített kúpra húzzuk fel. Ez a hegesztőáram útjától már eleve szigetelt, így a gázterelőbe nem kell külön szigetelő betétet építeni. A gázterelő a hőt a nyak borítása felé is le tudja adni, ezért több hőt is fel tud venni károsodás nélkül. Éppen emiatt a nehézfegyverzet, a 250 A és afölötti áramokhoz készített MIG munkakábelek KD rendszerrel készülnek, ideértve a vízhűtéses típusokat is. Ennek a rendszernek a hátránya, hogy a kopóalkatrészek drágábbak, a nyak kopásra hajlamosabb.

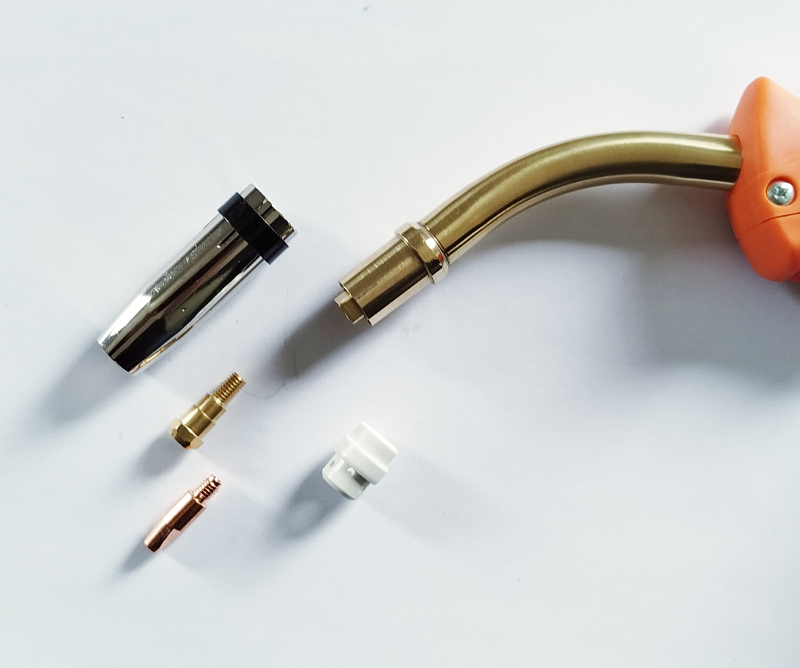

KD kopóalkatrész rendszer. Áramátadó, áramátadó tartó, diffúzor és gázterelő. Sokkal több alkatrész



Léteznek MIG hegesztőpisztolyok menetes gázterelőkkel is, ezek azonban jóval kisebb népszerűségnek örvendenek, így most ezekre nem térünk ki.



Összefoglalva:

AB rendszer

Előnyök:

  • olcsóbb koóalkatrészek
  • flexibilis MIG nyakak csak ezzel érhetők el.
  • kopásra kevésbé hajlamos

Hátrányok:

  • 230 A fölötti hegesztőáramhoz nem megfelelő

KD rendszer:

Előnyök:

  • 550 A hegesztőáramig terhelhető
  • Vízhűtéses hegesztőpisztolyokhoz is alkalmas
  • Nagyipari felhasználásra alkalmas

Hátrányok:

  • drágább kopóalkatrészek
  • a nyak hajalmosabb a kopásra
